تیرچه کرومیت؛ تمام آنچه که باید حتما بدانید!
تیرچه کرومیت نوعی سقف پیش ساخته می باشد، مانند سقف تیرچه بلوک که شباهت زیادی به سقف تیرچه و بلوک دارد. برای ساخت سقف تیرچه کرومیت از تیرچه فولادی با جان باز در ترکیب با بتن، استفاده می شود. با توجه به اینکه سقف تیرچه بلوک معایبی نظیر؛ حتما نیاز به شمع بندی در زیر سقف می باشد و همین شمع بندی فضای زیادی را اشغال می کند که دست و پا گیر و هزینه بر نیز خواهد بود.
بنابراین سقف کرومیت به علت اینکه خودش می تواند وزن خود، به همراه متعلقاتش را تحمل کند دیگر نیازی به شمع بندی ندارد.
مزایای سقف تیرچه کرومیت
۱. همانطور که در بالا هم ذکر شد نیازی به شمع بندی در این نوع سقف ها نیست.
۲. با توجه به عدم نیاز به شمع بندی، سرعت اجرای بسیار بالایی دارند.
۳. قابلیت اجرا در ساختمان های فولادی، بتنی، بنایی
۴. هزینه ی کمتر و مدت زمان کم اجرا
۵. یکپارچگی سقف به علت جوش شدن و در نتیجه باربری بیشتر سازه
۶. امکان بتن ریزی چند سقف به صورت همزمان و در یک مرحله
۷. مصرف کمتر تعداد تیرچه ها در سقف ها به دلیل فاصله ی ۷۰ سانتی متری تیرچه ها از هم
۸. سبک شدن سازه به دلیل مصرف کمتر تیرچه و بتن ریزی
۹. آسانی در اجرای داکت و عبور تاسیسات
۱۰. کاهش مصرف بتن به دلیل فاصله ی بیشتر تیرچه کرومیت

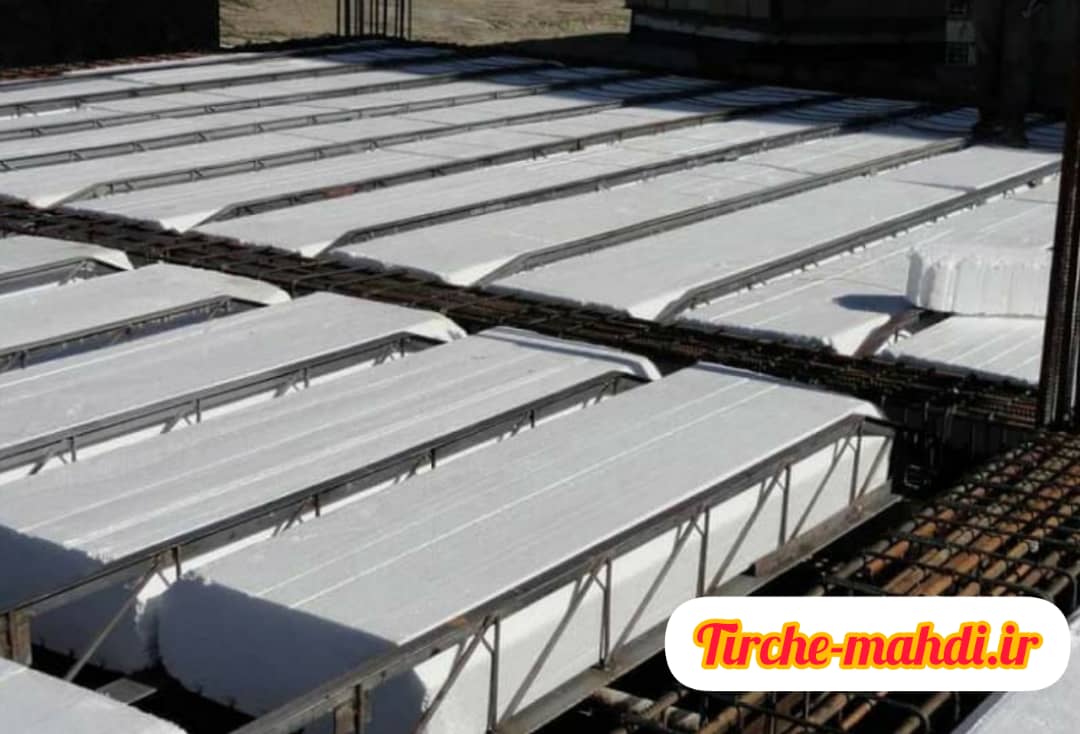

سقف تیرچه فولادی با جان باز (کرومیت)
سقف های تیرچه فولادی با جان باز در ترکیب با بتن، از اجزای اصلی به شرح زیر تشکیل می شوند:
- تیرچه فولادی با جان باز
- بلوک
- میلگرد افت و حرارت
- کلاف عرضی
- بتن پوششی درجا
مشخصات فنی سقف تیرچه کرومیت

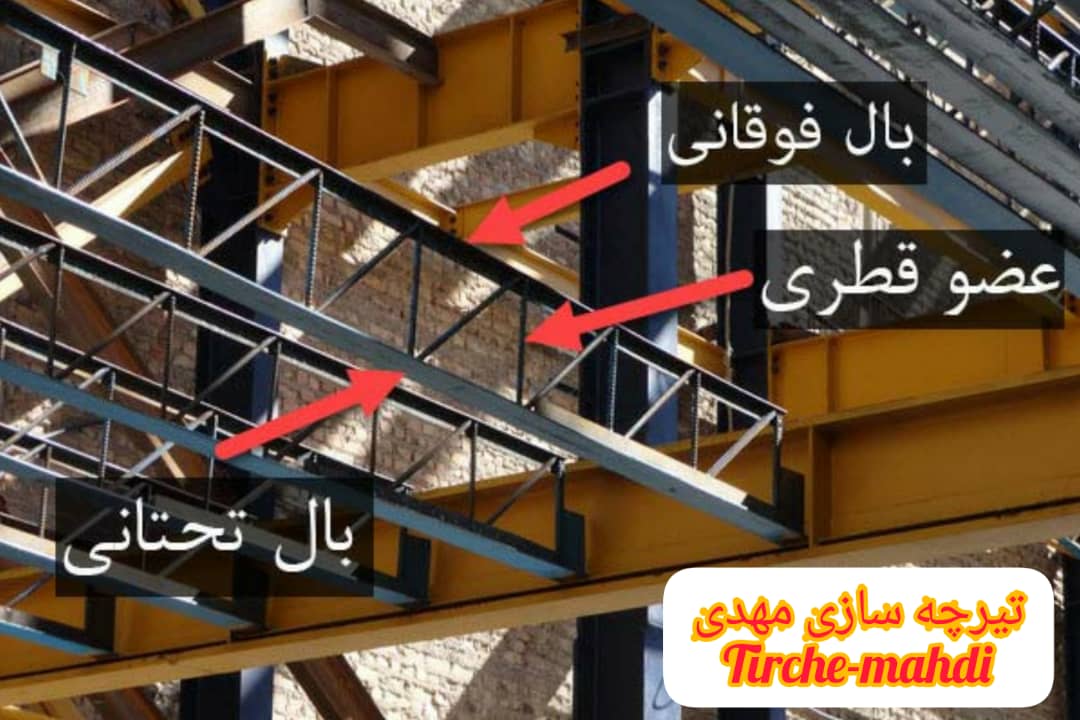

تیرچه های فولادی با جان باز
عضو پیش ساخته ای است که به صورت خرپاهای ویژه دو سر ساده اجرا می شود. تیرچه فولادی با جان باز در ۳ مرحله تحت بارگذاری قرار می گیرد.
در مرحله اول باربری، تیرچه هنگام حمل و نقل، بار ناشی از وزن خود را، در مرحله ی دوم در زمان اجرای سقف و قبل از گرفتن بتن، بار مرده سقف (شامل وزن سقف تیرچه بلوک بتن درجا و قالب ها) و بار زنده عوامل اجرایی را در حد فاصل تکیه گاه های تیرچه تحمل می کند. در مرحله سوم باربری و پس از گرفتن بتن، مقطع مرکب شامل تیرچه و بتن، تنش های ناشی از تمامی بارهای وارده به سقف را تحمل می کند. تیرچه فولادی با جان باز شامل بال تحتانی، اعضای قطری و بال فوقانی می باشد.
بال تحتانی
بال تحتانی تیرچه که از تسمه ساخته می شود، به عنوان عضو کششی خرپا عمل کرده و بارهای وارده را تحمل می کند.
اعضای قطری
اعضای قطری تیرچه که معمولا از میلگرد می باشند به عنوان عضو مورب خرپا عمل نموده و به کمک اعضای کششی و فشاری، ایستایی لازم را برای تحمل بارهای وارده تامین می نمایند.
بال فوقانی
بال فوقانی تیرچه، از نبشی، تسمه یا ناودانی ساخته شده در داخل بتن پوششی قرار می گیرد.
مشخصات مکانیکی سقف تیرچه کرومیت
فولاد مصرفی برای تیرچه ها باید دارای مشخصات زیر باشد:
۱. میلگردهای فولادی مورد استفاده، علاوه بر دارا بودن مدول ارتجاعی کافی، باید جوش پذیر و شکل پذیر بوده و حداقل مجاز تغییر طول نسبی در مرحله گسیختگی را دارا باشند. این میلگردها می تواند از نوع ساده یا آج دار انتخاب گردد و باید از فولاد نرم (AI) یا فولاد نیمه سخت (AII) باشند. و سایر قطعات، ورق ها، نبشیها و ناودانی ها باید از نوع فولاد ساختمانی با قابلیت شکل پذیری و جوش پذیری مناسب باشند.
۲. فولاد مصرفی در تولید این نوع تیرچه باید با استاندارد ملی شماره ۱۶۰۰ ایران مطابقت کامل داشته باشد.
۳. در میلگردهای افت و حرارت، می توان از فولاد سخت (AIII) نیز استفاده نمود.
۴. فولاد کلاف عرضی به جهت امکان جوشکاری به تیرچه ها باید از نوع نرم (AI) و یا نیمه سخت (AII) باشد.
جنس بلوکها باید از مصالحی نظیر سفال، بتن یا مصالح سبک دیگر باشد و مواد تشکیل دهنده آنها نباید اثر شیمیایی مخرب بر روی بتن و فولاد داشته باشند.
در انتها باید توجه نمود که حتما باید تیرچه را از کارخانه های تولید تیرچه استاندارد تهیه نمود و از تهیه تیرچه از مراکز متفرقه پرهیز نمایید.
