تیرچه چیست؟ و چند نوع تیرچه وجود دارد؟

  • 12:20
  • 4  بازدید

تیرچه چیست ؟ انواع تیرچه و کاربرد تیرچه

انواع تیرچه ها شامل :

1. تیرچه بتنی
2. تیرچه پیش ساخته خرپایی
3. تیرچه پیش ساخته پیش تنیده
4. تیرچه های با قالب سفالی ( تیرچه فوندوله دار )
5. تیرچه های فلزی با جان باز ( تیرچه کرومیت )

ما در این مقاله سعی داریم 2 نوع تیرچه پاشنه بتنی و تیرچه کرومیت را معرفی کنیم.

1. تیرچه بتنی چیست ؟

عضو پیش ساختهای است متشکل از بتن و آرماتورهای فولادی که با قرارگیری بلوکها مابین تیرچه ها به عنوان قالب و با بتن پوششی درجا ریخته شده, مقطع مرکب تی شکل مناسبی را تشکیل می دهند . تیرچه ها در دو نوع تیرچه خرپایی و تیرچه پیش تنیده, تولید می شوند .
بسته به نوع و میزان بار زنده وارد بر سقف, دهانه و فواصل تیرچه ها, ابعاد تیرچه متفاوت می باشد. حداقل ضخامت بتن تیرچه 40 میلیمتر و حداقل عرض آن 100 میلیمتر است. میلگردهای کششی و فشاری اصلی, آجدار و حداقل قطر آنها 8 میلیمتر, میلگردهای مهاری از نوع ساده و حداقل قطر آنها 6 میلیمتر خواهد بود.

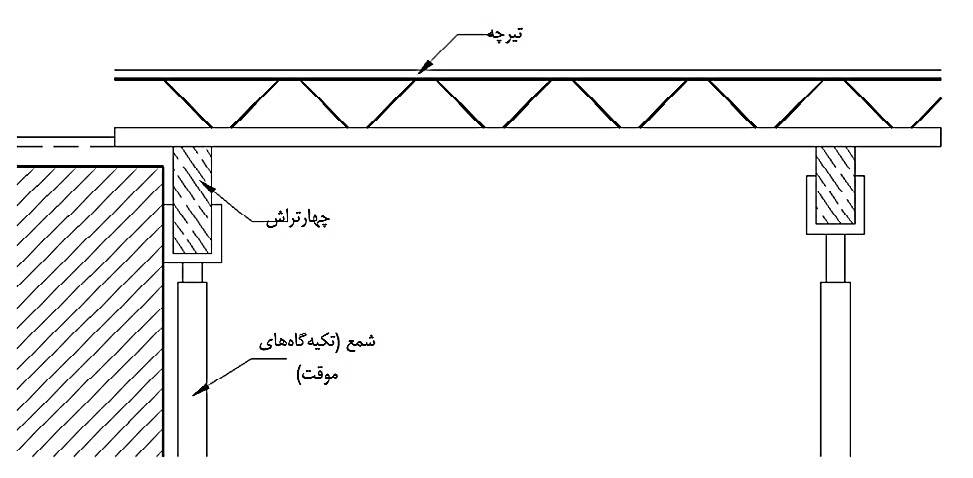

پیش از حصول مقاومت بتن ریخته شده, وزن بلوکها و بتن, توسط تکیه گاه های موقت ( شمع بندی ) تحمل می شود و پس از حصول مقاومت بتن ریخته شده, تیرهای T شکل بتنی به هم چسبیده و مجاور هم, لنگر خمشی حاصل از بارهای قائم سقف را تحمل کرده و به تیرهای اصلی یا تکیه گاه ها منتقل می کنند.



تیرچه ها در سه مرحله تحت بارگذاری قرار میگیرند:
1. مرحله اول: تیرچه در مرحله حمل و نقل, بار ناشی از وزن خود را تحمل میکند
2. مرحله دوم: تیرچه در زمان اجرای سقف و به تنهایی, بار مرده ناشی از اجزای سقف ( وزن تیرچه, بلوک و بتن پوششی درجا ) و همچنین بارهای حین اجرا را بین تکیه گاه های موقت ( شمع بندی ها ) تحمل می کند. این مرحله تا قبل از حصول مقاومت بتن ریخته شده می باشد.
3. مرحله سوم: این مرحله در تیرچه, پس از حصول مقاومت بتن ریخته شده فرا می رسد. در این مرحله, تکیه گاه های موقت برداشته شده و تیرچه به عنوان عضو کششی مقطع T شکل, بار ناشی از بارهای مرده و زنده در هنگام بهره برداری را تحمل می کند.













 تیرچه های فلزی با جان باز ( تیرچه کرومیت ) چیست ؟

در این تیرچه ها بال فوقانی از یک تسمه یا دو میلگرد و بال تحتانی از یک تسمه تشکیل شده است. دو بال توسط یک میلگرد خم شده, که نقش جان باز را ایفا می کند, به یکدیگر متصل می شوند. در فاصله تیرچه ها از بلوکهای پیش ساخته بتنی, سفالی و یا طاق ضربی استفاده می شود. انواعی از این تیرچه ها که بر پایه ضوابط انجمن تیرچه های فولادی و انجمن ساختمانهای فولادی آمریکا, طرح و محاسبه و اجرا می شوند, از نوع خودایستا بوده و هنگام عملیات اجرایی نیاز به شمع بندی ندارند و قادرند بارهای اجرایی را مستقیما تحمل نمایند و از این رو برای مواردی که ارتفاع طبقات زیاد و شمع بندی دشوار و پرهزینه است, بسیار مناسب هستند.
عملیات بتن تکمیلی در این نوع پوشش عین شبیه سقف های تیرچه و بلوک متداول است.
عضو پیش ساخته ای است که به صورت خرپاهای ویژه دوسر ساده اجرا می شود. تیرچه فولادی با جان باز در سه مرحله تحت بارگذاری قرار میگیرد.
در مرحله اول باربری, تیرچه هنگام حمل و نقل, بار ناشی از وزن خود را, در مرحله ی دوم, در زمان اجرای سقف و قبل از گرفتن بتن, بار مرده سقف ( شامل وزن سقف, تیرچه, بلوک, بتن درجا و قالبها ) و بار زنده عوامل اجرایی را در حد فاصل تکیه گاه های تیرچه تحمل می کند.
در مرحله سوم باربری و پس از گرفتن بتن, مقطع مرکب شامل تیرچه و بتن, تنش های ناشی از تمامی بارهای وارده به سقف را تحمل می کند
تیرچه فولادی برای تحمل مراحل سه گانه ی بارگذاری مذکور, از اجزای زیر تشکیل شده است.
1. بال تحتانی
2. اعضای قطری
3. بال فوقانی



• بال تحتانی

بال تحتانی تیرچه که از تسمه ساخته میشود, بعنوان عضو کششی خرپا عمل کرده و بارهای وارده در سه مرحله بارگذاری ذکر شده را تحمل می کند. در مرحله ی اول بارگذاری تیرچه, بال تحتانی به عنوان عضو کششی خرپای تیرچه, باید قادر به تحمل نیروی کششی ( حاصل از لنگر خمشی ) ناشی از وزن خود تیرچه در زمان حمل و نقل باشد. این عضو در مرحله ی دوم بارگذاری تیرچه بایستی قادر به تحمل نیروی کششی ( حاصل از لنگر خمشی ) ناشی از وزن مرده سقف در فاصله ی محور تا محور تیرچه ها باشد. در مرحله ی سوم بارگذاری تیرچه ( مرحله ی بهره برداری ) نیز بال تحتانی به عنوان عضو کششی تحت لنگر ناشی از بارهای وارده عمل می کند.

• اعضای قطری

اعضای قطری تیرچه که معمولاً از میلگرد می باشند به عنوان عضو مورب خرپا عمل نموده و به کمک اعضای کششی و فشاری, ایستایی لازم را برای تحمل بارهای وارده در سه مرحله ی بارگذاری تامین می نمایند. در مرحله ی اول بارگذاری, عضو قطری تیرچه به کمک اعضای کششی زیرین و اعضای بالایی, ایستایی لازم را جهت تحمل وزن خود تیرچه در هنگام حمل و نقل تامین می کند. در مرحله ی دوم بارگذاری نیز, این عضو ایستایی لازم را جهت تحمل وزن مردهی سقف بین تکیه گاه های موقت تامین می نماید. در مرحله ی سوم بارگذاری تیرچه ها, عضو قطری قسمتی از نیروی برشی وارده را تحمل می کند.

• بال فوقانی

بال فوقانی تیرچه, از نبشی, تسمه یا ناودانی ساخته شده و در داخل بتن پوششی قرار می گیرد. این عضو در مرحله ی اول و دوم بارگذاری, وزن تیرچه را به هنگام حمل و نقل و همچنین وزن مرده ی سقف را در هنگام بتن ریزی و قبل از حصول مقاومت بتن پوششی تحمل می نماید. در مرحله ی سوم بارگذاری تیرچه, به همراه سایر اعضای تیرچه, بار ناشی از بارهای مرده و زنده را در هنگام بهره برداری تحمل می کند.

مزایای اصلی کرومیت :

ارزان تر تمام شدن سقف کرومیت نسبت به تیرچه پاشنی بتنی در اتمام کار می باشد. درست است که تیرچه کرومیت گران تر از پاشنه بتنی است اما فاصله و تعداد آن کمتر می باشد اما تفاوت اصلی هنگام بتن ریزی به وجود می آید که در تیرچه معمولی هر متر مکعب بتن حدود 6.5 الی 7 متر مربع را پوشش می دهد اما در کرومیت 10 متر مربع را می پوشاند که با توجه به قیمت بتن که از اصلی ترین مصالح ساختمان می باشد حدود 25 الی 30 درصد کمتر مصرف می شود و در انتهای کار قیمت بتن مصرفی, هزینه کل سقف تمام شده را تغییر داده و کرومیت ارزان تر و سریعتر می باشد.

مهمترین مزیت تیرچه کرومیت :

هزینه ی کمتر و وزن کمتر سازه که این کمتر شدن هزینه بخاطر سه علت می باشد :
1- درست است که هر عدد تیرچه کرومیت گرانتر از تیرچه پاشنه بتنی تمام می شود اما فاصله ی بین تیرچه های کرومیت 70 سانتی متر می باشد در صورتی که در پاشنه بتنی این فاصله به 50 سانتی متر کاهش پیدا می کند و همین امر باعث کمتر شدن تعداد تیرچه ها در هر دهانه از سقف گردیده که حدوده سی درصد هزینه ی تیرچه کاهش پیدا می کند.
2- به همین دلیل فاصله و کمتر شدن ریل های بتن خود به علت فولاد بیشتر هر متر مکعب بتن در سقف کرومیت با ارتفاع 5 سانتی متر از روی یونولیت حدود 10 متر مربع را می پوشاند. اما این امر برای سقف تیرچه بتنی هر متر مکعب بتن تقریبا 7 متر سقف را می پوشاند. که در اینجا هم 30 درصد کاهش مصرف بتن خواهیم داشت.
3- در سقف های کرومیت چند سقف بطور همزمان بتن ریزی می شود اما در سقف های معمولی در سازه های زیر هزار متر مربع باعث می شود که هزینه ی حمل و کسر پمپ برای بتن ریزی را از بین می برد که در مجموع این سه عامل در کنار یکدیگر محاسبه شود خواهیم دید که هزینه ی سقف کرومیت کمتر از پاشنه بتنی خواهد بود.
یکپارچگی سقف به پل ها به علت جوش شدن و بنابراین باربری بیشتر سازه را به ارمغان می آورد. نداشتن نیاز به حرارتی در موازی تیرچه های کرومیت مگر در سازه های خاص که باز هم به کمتر شدن هزینه ها کمک می کند.











تیرچه کرومیت نسبت به تیرچه های پیش ساخته دیگر مانند تیرچه های سفالی و پیش تنیده دارای مزایایی به شرح زیر است :

  • عدم نیاز به جک و شمع بندی در زیر سقف
  • به دلیل خیز منفی که در زمان تولید تیرچه کرومیت به آن می دهند این تیرچه ها به صورت خود ایستا بوده و نیازی به شمع بندی در زیر سقف تیرچه کرومیت نمی باشد . در سقف های تیرچه بلوک سنتی در زمان بتن ریزی سقفها نیروی زیادی که بر روی سقف در حال بتن ریزی وارد می شود بوسیله شمع ها به سقف پایین منتقل شده و باعث تنش در بتن سقف پایین می شود . در مواردی هم دیده شده است که در هنگام بتن ریزی سقفی , سقف طبقه پایین که هنوز بتن آن خشک نشده و جک آن نیز زود برداشته شده است فرو ریخته است .
  • امکان بتن ریزی چند سقف ساختمان
  • به دلیل خود ایستا بودن تیرچه های کرومیت و عدم نیاز به شمع بندی می توان چند سقف را در یک مرحله بتن ریزی نمود .
  • بتن ریزی چند سقف با هم موجب حذف هزینه های کسر بتن , ترانسفر تراک های حمل بتن و اجرت پیمانکاران اجرای سقف و پمپ بتن می گردد .
  • سرعت بالای اجرای سقف ها
  • به علت سبکی تیرچه های کرومیت و امکان تیرریزی تمام طبقات در یک نوبت در صورت استفاده از بلوک یونولیت سقفی ( پلاستوفوم یا پلی استایرن ) به جای بلوک سیمانی یا سفالی سرعت اجرای کار افزایش می یابد.
  • سهولت اجرای داکت ها ( بازشوها )
  • فاصله آکس به آکس حدود ۷۰ سانتیمتری تیرچه های کرومیت موجب سهولت اجرای داکتها جهت عبور لوله های تاسیساتی و کانال ها , نصب توالت ایرانی و عدم نیاز به قطع تیرچه می باشد .
  • کاهش مصرف بتن
  • به دلیل فاصله بیشتر تیرچه کرومیت که حدود ۷۰ سانتیمتر می باشد , مصرف بتن نیز در حدود ۲۵ الی ۳۰ درصد کاهش می یابد . در شرایط عادی با فرض صحیح بودن متراژ بتن برای سقف تیرچه کرومیت با ارتفاع ۲۵ سانتی متر هر متر مکعب بتون حدود ۱۰ متر مربع سقف را پوشش می دهد و برای تیرچه کرومیت با ارتفاع ۲۰ سانت نیز هر متر مکعب بتن ۱۲ الی ۱۳ متر از سقف را پوشش می دهد .
    برای خرید تیرچه های کرومیت باید در نظر داشت که ورق و نبشی های مورد استفاده می بایستی تولید کارخانه فولاد مبارکه باشد , همچنین میلگردهای مصرفی زیگزاگ تیرچه کرومیت نیز از نوع فابریک A1 و یا A2 باشد.
  • تیرچه های کرومیت بر اساس جداول آماده ای که در کتاب تیرچه های فولادی با جان باز , منتشر شده توسط شرکت کرمیت پارس ارائه شده ساخته می شود . وزن تیرچه های کرومیت با بارگذاری مسکونی با تیرچه های ۵ الی ۶ متر و بدون استفاده از تیرچه مضاعف نباید از حدود ۱۰ کیلوگرم بیشتر شود .
  • قیمت تیرچه کرومیت نیز معمولا بر اساس قیمت روز آهن آلات به خصوص ورق و میلگرد تعیین می شود .
  • برای استعلام قیمت روز تیرچه کرومیت (تیرچه فلزی) می توانید با دفتر فروش تماس گرفته و یا در صورتی که مایل به خرید از تولید کنندگان دیگری هستید , با ارسال فایل پلان تیرریزی خود به ایمیل ما , مشخصات تیرچه کرومیت ساختمان شما به همراه فایل نشریات ۱۵۱ و ۵۴۳ که راجع به طراحی تیرچه کرومیت و اجرای سقف کرومیت می باشد , به طور رایگان برای شما ارسال می گردد .

جوش CO2 :

از جوش CO2 برای جوشکاری تیرچه ها استفاده می گردد. در جوش CO2 با گاز محافظ به علت نازک بودن نازل جوش و بهتر بودن جنس سیم مصرفی و همچنین محافظ قطعه جوشکاری شده با گاز, کیفیت و مقاومت خیلی بیشتری نسبت به جوش معمولی خواهیم داشت.
نکته : در این جوش از جریان مستقیم با قطب معکوس استفاده می شود.
تجربه نشان داده که در صورتی که بتوانیم از ورود گازهای موجود در هوا یعنی اکسیژن و نیتروژن به منطقه جوش پیشگیری کنیم جوش از خواص شیمیایی و فیزیکی بهتری برخوردار خواهد بود. جوشکاری قوس الکتریلی با گاز محافظ CO2 یک روش بسیار مفید و فراگیر است. این روش برای جوشکاری فلزات سخت و غیر سخت در تمامی ضخامت ها مورد استفاده قرار می گیرد و یک روش بسیار مناسب برای جوشکاری صفحات فلزی نازک و مقاطع نسبتا ضخیم فلزات غیر سخت می باشد که در شرکت ایران خودرو بعد از جوش مقاومتی با لاترین میزان استفاده را در سالن های بدنه سازی به خود اختصاص داده است.

محاسبات تیرچه کرومیت کاری سخت و زمان برمی باشد که در محاسبات آن می توان از نرم افزار KDS استفاده نموده
با توجه به استانداردهای ملی ایران سال 95 بهترین جدول کتاب جداول تیرچه های فولادی با حال باز ( کرومیت ) می باشد که برای هر بارگذاری و با توجه به نحوه بتن ریزی سقف ها و طول تیرچه ها ( هر 10 سانتی متر ) محاسبه شده است و سطح مقطع مورد نیاز را می دهد.
بدین گونه که برای بتن ریزی؛ بتن با دست, بتن با پمپ, با پلی استایرن, بلوک سیمانی, بصورت جداگانه طراحی ها انجام گردیده و موجود در خود دارد. و برای بارهای مختلف و با توجه به ارتفاع تیرچه ها مقدار فولاد مصرفی بصورت سانتی متر مربع را به کاربر ارائه می نماید.
