کارخانه تیرچه استاندارد مهدی، با توجه به ابلاغیه 1-2909 همه تیرچه های مصرفی در ساختمان ها ملزم به داشتن گواهی تاییدیه استاندارد میباشد و سازندگان موظف به تهیه تیرچه از کارخانه های دارای تاییدیه استاندارد هستند.

* جهت مشاهده گواهی استاندارد کارخانه تیرچه مهدی به ادامه مطلب مراجعه نمایید.

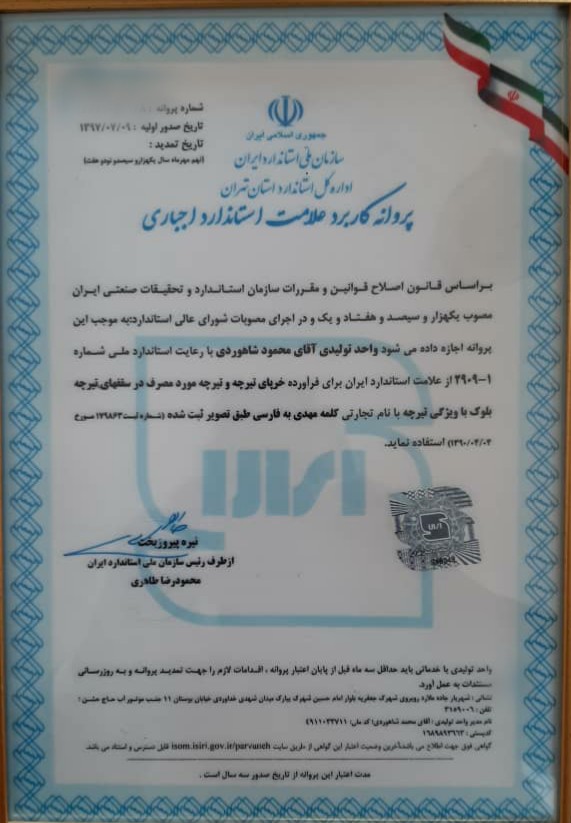

نشان استاندارد محصولات تولید شده کارخانه تیرچه سازی مهدی

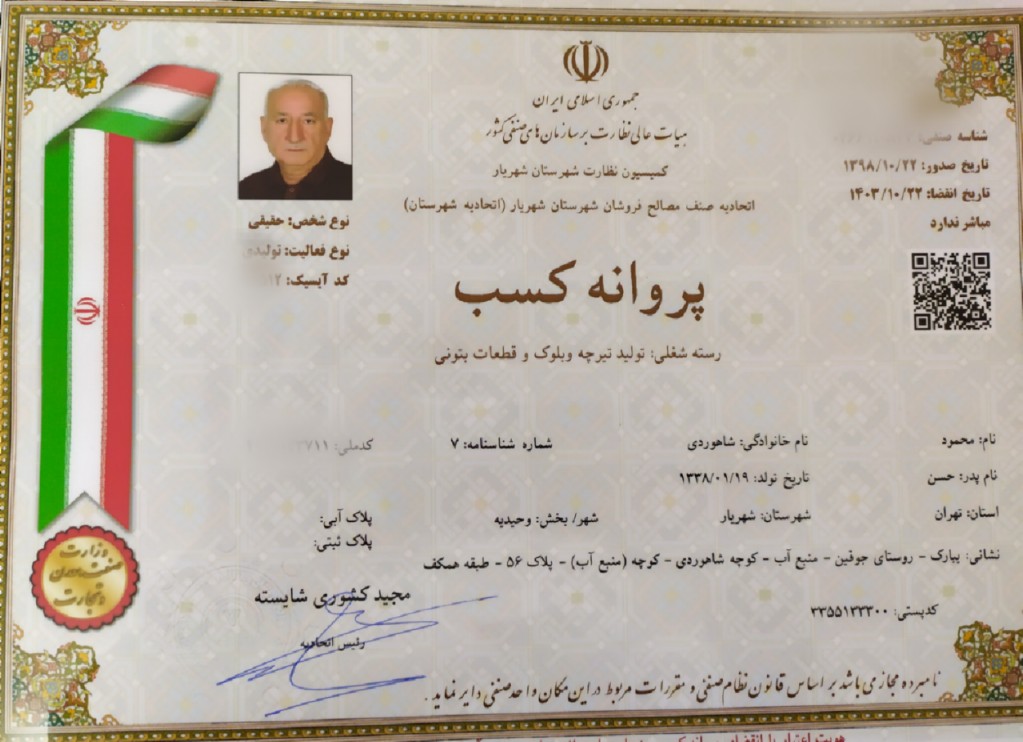

پروانه عضویت

عنوان : ابلاغيه شماره سه کميته استاندارد

با موضوع تيرچه استاندارد و وظايف مهندسان ناظر در حوزه تيرچه استاندارد و گواهي تايديه تيرچه استاندارد

وظایف مهندسان ناظر در حوزه تیرچه استاندارد و مورد تایید نظام مهندسی
سیستم جوشکاری نقطه ای یا CO2

پاشنه بتن و عدم استفاده از فندوله ( سفالی – تیرچه سفالی) و ….
عدم تولید تیرچه پاشنه بتنی در محل پروژه
نصب پلاک نشانه گذاری بر روی هر شاخه تیرچه
ممنوعیت استفاده از سیستم جوشکاری الکترود پوشش دار
گام تمامی زیگزاگ های مورب برشی میبایست ۲۰۰ میلیمتر باشد
از مزیت های این ابلاغیه و اجرای آن میتوان بر یکسان سازی در حداقال کیفیت تیرچه استاندارد , گام زیگزاگ و پیوستگی آن , نوع جوش به روش Co2 و یا جوش نقطه ای , سبک سازی , ایمنی سازی در کنار مقاوم سازی و یکسان سازی قیمت تیرچه و …. اشاره نمود .
همچنین در بند هایی از این ابلاغیه اشاره ای به تیرچه فلزی , تیرچه کرومیت نیز شده است در تیرچه کرومیت نیز میبایست بسیاری از ضوابط رعایت گردد که مهم ترین آن استفاده از سیستم جوش Co2 است .
در
متن تصویر ابلاغیه که در وب سایت رسمی سازمان نظام مهندسی جهت تیرچه کرومیت تیرچه نقطه جوش و انواع تیرچه موجود میباشد را مطالعه فرمایید .

در این بخش لازم به توضیحات کلی در مورد سیستم تیرچه و مقطع T شکل است :



تيرچه – قطعه‏ايست ساخته شده عمدتأ از بتن و فولاد كه طول آن نسبت به ابعاد به مراتب بيشتر بوده و در موقع قرار گرفتن روي تكيه‏ گاه‏ ها و جايگذاری بلوک ها روی آن با بتن پوششی ( در جا ريخته شده ) مقطع مركبي را تشكيل مي‏دهد .

تيرچه پيش ساخته ( معمولی ) – تيرچه‏ اي است ساخته شده از خرپاي فولادی و بتن



ويژگی های مصالح مورد مصرف در ساخت تيرچه استاندارد

مصالح مورد مصرف در تيرچه بايد داراي ويژگيهاي زير باشد .

سيمان – سيمان مصرفی در تيرچه‏ های پيش ساخته بايد از نوع ۱ تا ۵

ماسه – ماسه مصرفی در ساخت بتن تيرچه استاندارد بايد با مشخصات استاندارد ملی ايران به شماره ۳۰۰ مطابق باشد .

شن – شن مصرفي در ساخت بتن تيرچه بايد مطابق استاندارد ملی ايران به شماره ۳۰۲ باشد .

يادآوري ۱- اندازه دانه‏ های مصالح سنگی بكار رفته در ساخت بتن تيرچه بايد از ۱۲ ميليمتر كمتر باشد .

يادآوري ۲- چنانچه دانه‏ بندی مصالح سنگی مصرفی در ساخت تيرچه با مشخصات استاندارد های مندرج در بندهای ۳ فوق منطبق نباشد بشرط آنكه مقاومت موردنياز به ميزان حداقل مجاز تعيين شده باشد قابل پذيرش است .

آب مورد استفاده در ساخت تيرچه بايد بر مبنای آئين كاربرد ملی ايران به شماره ۳-۱۹۰۰ باشد .

بتن

ميزان سيمان مورد نياز ساخت بتن تيرچه‏ های استاندارد پيش ساخته نبايد كمتر از ۳۵۰ كيلوگرم در هر متر مكعب باشد .

 تيرچه بتنی استاندارد پيش ساخته

عرض قسمت زيرين تيرچه پيش ساخته نبايد از ۱۴ سانتيمتر كمتر باشد و ارتفاع آن از ۳/۵ برابر عرض تيرچه بيشتر باشد .

ابعاد تيرچه و مفتول های بكار رفته در ساخت تيرچه‏ های استاندارد بتنی مهدی و هر كارخانه بايد بر مبنای محاسبات كاربردی تيرچه در سقف باشد و در صورت درخواست خريدار ارائه گردد .

ضخامت بتن پاشنه تیرچه استاندارد ( بخش كششی ) تيرچه بدون قالب سفالی نبايد از ۴/۵ سانتيمتر كمتر باشد .

يادآوری – هنگام كاربرد تيرچه و بلوك‏ها حداقل فاصله افقی بين دو سطح بلوكهای مجاور در طرفين يک تيرچه استاندارد كه در مقابل يكديگر نصب مي‏شوند نبايد كمتر از ۶/۵ سانتيمتر باشد .

 بخش فولادی

قطر ميل گردهای كششی نبايد كمتر از ۸ ميليمتر باشد و چنانچه كارخانه توليدی از تكنيک نقطه جوش اتوماتيک استفاده نمايد مي‏توان قطر ميل گردهای كشش را تا ميزان حداقل ۶ ميليمتر تقليل داد .

قطر ميل گرد فوقانی نبايد كمتر از ۸ ميليمتر باشد .

قطر ميل گرد منفرد اتصال دهنده ( زيگزاگ ) نبايد از ۶ ميليمتر كمتر باشد و چنانچه كارخانه توليدی از تكنيی نقطه جوش اتوماتيی استفاده نمايد در اين صورت مي‏تواند از ۲ ميل گرد , هر يك به قطر حداقل ۴ ميليمتر استفاده نمايد .

جوشكاری خرپای تيرچه استاندارد با شعله ( اكسی استيلن و مشابه آن ) مجاز نمي‏باشد .

اتصالات بخش فولادی به يكديگر بايد طبق استاندارد ملي ايران شماره ۴-۱۸-۱۹۰۰ باشد .

نوع ميل گردهای مصرفی در مقطع تيرچه استاندارد در جهت انطباق ارزش اسمی ميل گرد مصرفی بايد برابر با نقشه ساخت باشد .

بخش بتنی

بخش بتنی تيرچه استاندارد به صورت پيوسته باشد .

بتن تيرچه پوک و سوخته نباشد .

لبه كناری تيرچه استاندارد كه نشيمن گاه بلوكها و یونولیت است , سالم و صاف باشد .

فاصله سطح تحتانی بتن تيرچه استاندارد بدون قالب سفالی تا فولاد كمتر از ۱۸ ميليمتر نباشد .

توصيه مي‏شود از بتن مصرفي در هر خط توليد تيرچه استاندارد پيش ساخته , نمونه ‏هاي مكعبي در ابعاد ۲۰۰*۲۰۰*۲۰۰ ميليمتر تهيه شود و در زمانهای ۷ و ۲۸ روزه تحت آزمون فشاري قرار گيرد , بطوري كه مقاومتي برابر۱۷۰ Kg/Cm2 براي ۷ روز Kg/Cm2 250 برای ۲۸ روز داشته باشد .



يادآوری – توليد كننده بايد دفترچه راهنمايي در اختيار مصرف كننده تيرچه قرار دهد و در آن تذكرات و راهنمايي‏ هاي لازم در مورد روش حمل و نقل و نگهداری و نصب و اجرای صحيح تيرچه در آن داده شده باشد .

بلوک بتنی

مصالح مصرفی در ساخت بلوك بتنی بايد مطابق بند ۳ اين استاندارد باشد .

ضخامت جداره‏ها و تيغه‏ های هر بلوک نبايد از ۱۸ ميليمتر كمتر باشد .

تكيه‏گاه لبه بلوک كه بر روی تيرچه مي‏نشيند نبايد از ۱۷/۵ ميليمتر ( تبديل به افق ) كمتر باشد .

در صورتيكه لازم باشد فاصله بين ۲ تيرچه ( مركز به مركز ) بيش از ۷۰ سانتيمتر باشد بايد بلوكهاي بتنی مسطح تهيه شود .

ابعاد بلوک براساس توافق توليد كننده و مصرف كننده بوده و رواداری در عرض هر بلوك ±۲ ميليمتر و در طول و ارتفاع ±۵ ميليمتر مي‏باشد .

بلوک سفالی

كيفيت بلوكهای سفالی – بلوكهای سفالی بايد تا جايی كه ممكن است عاري از ترک و ذرات منبسط شونده آهک باشد و كاملا در كوره پخته شده باشد . سطوح آنها بايد مسطح باشد . لبه‏ها كاملا صاف و عاري از پريدگي باشد . بافت بلوک در مقطع به صورت ريز , متراكم و يكنواخت باشد . سطوح خارجی بلوک بايد شياردار باشد تا ميزان چسبندگي روكش و اندود را بيافزايد .

مصالح مصرفی در ساخت بلوك سفالي بايد مطابق استاندارد ملی ايران به شماره ۱۱۶۲ باشد .

ضخامت جداره‏ها و تيغه‏هاي هر بلوک نبايد كمتر از ۵ ميليمتر باشد .

عرض تكيه‏ گاه بلوك كه بر روي تيرچه مي‏نشيند نبايد از ۱۷/۵ ميليمتر ( تبديل به افق ) كمتر باشد .

در صورت استفاده از بلوك سفالی فاصله بين دو تيرچه منفرد ( مركز تا مركز ) نبايد از ۶۰ سانتيمتر باشد .

ابعاد بلوک براساس توافق توليد كننده و مصرف كننده بوده و رواداری در عرض هر بلوک ±۴ ميليمتر و در طول و ارتفاع ±۵ ميليمتر مي‏باشد .

ميزان جذب آب بلوك های سفالی طبق استاندارد ملی ايران شماره ۷ ايران كنترل مي‏شود .
